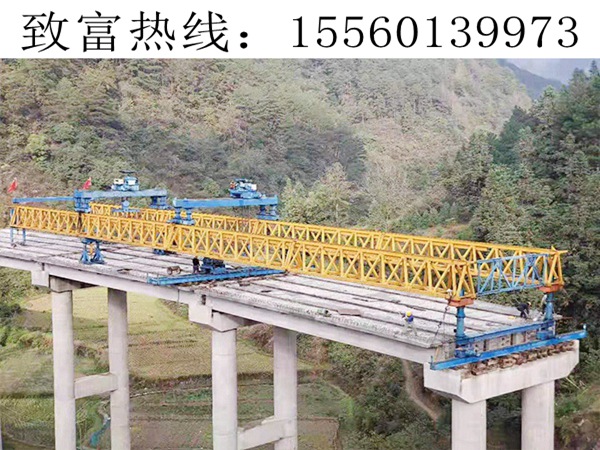

桥机主要结构由主梁、主梁前中后连接系、一号支腿、二号支腿、三号支腿、四号支腿、起吊天车、电气及液压系统等组成。主梁是架桥机主要承载结构。本桥机设计的箱型蜂窝梁结构，具重量轻等优点。每台架桥机有两列主梁，每列总长度65米，单节外型尺寸:10520×740×1920㎜（长×宽×高），主梁节间采用销轴连接，拼装拆卸方便、快捷。主梁前中后连接系用于连接架桥机的两列主梁，起到增加
架桥机的横向刚度的作用。主梁前、中、后连接系各一套，其中前后连接系相同。前支腿是架桥机工作状态的前端支撑点，带液压千斤顶，高度调节范围为6400-7940mm。架梁时下部可横向移动。架桥机的中间支撑，带液压千斤顶，高度可调节，下部安装有横向移动机构，架梁时可横向移动。起吊小车共计两台，每台天车配备1台8t卷扬机，用于完成混凝土梁纵向吊运及竖向安装就位。小车主梁与起升机构为各自独立机构，小车主梁上部铺设有轨道，小车起升一部分可在小车主梁上横向移动。液压系统共4套:一、二、三、四号支腿上各1套。本架桥机电气系统共包括主控电源、整机纵移、整机横移、天车纵移、天车横移和起吊等六大部分组成。
